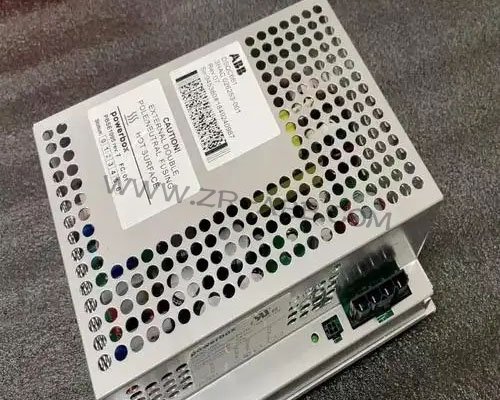

ABB機器人控制柜中的電源模塊是整套系統穩定運行的基石，負責將三相工業交流電轉換為多路高精度直流電壓，為主控板、伺服驅動器邏輯電路、輸入輸出接口及安全繼電器等關鍵部件提供潔凈、穩定的能源。一旦該模塊出現無輸出故障——表現為控制柜通電后所有指示燈熄滅、示教器黑屏、風扇不轉、整機無任何響應——設備將徹底癱瘓。此類問題雖看似簡單，但其成因可能涉及電網異常、內部元件擊穿、保護機制誤觸發或散熱失效等多個層面，ABB機器人維修必須遵循“外部驗證—層級隔離—深度檢測—環境復盤”的系統化路徑。



故障初判應從最基礎的供電環節入手。首先確認主斷路器是否合閘，急停回路是否閉合，控制柜門鎖開關是否到位。ABB控制系統采用多重安全聯鎖，任一節點斷開都會切斷主接觸器線圈電源，造成“假斷電”現象。此時可用萬用表測量電源模塊輸入端子是否有三相380伏電壓。若無，則問題在上游配電；若有，則繼續排查模塊本體。



若輸入正常但無任何直流輸出，需檢查模塊前端保護元件。ABB電源模塊通常設有主保險絲或可恢復式電子熔斷器。目視檢查保險絲是否熔斷，若已燒毀，切勿直接更換，而應先排查短路點。使用萬用表二極管檔測量整流橋各臂通斷，正常應呈現單向導通特性；若某臂短路，會導致上電瞬間大電流沖擊，熔斷保險。同時檢查壓敏電阻是否擊穿，該元件用于吸收電網浪涌，老化后易短路，成為隱性故障源。



深入檢測需聚焦內部功率鏈路。打開電源模塊外殼，觀察是否有明顯燒蝕、電容鼓包或PCB碳化痕跡。ABB機器人維修重點檢查高壓濾波電容，其失效常表現為容量衰減或等效串聯電阻增大，雖外觀完好，卻無法維持母線電壓穩定。使用電容表或ESR測試儀檢測，對運行超三年的設備，即便無故障也建議預防性更換。隨后測量開關變壓器初級繞組是否開路，MOSFET或IGBT是否擊穿。若功率管短路，通常伴隨驅動電阻燒毀、驅動IC損壞，需一并更換。

輔助電源電路也是高頻故障點。多數ABB電源模塊采用反激式輔助電源為控制芯片供電。若該部分失效，主控IC無法啟動，整個模塊將“沉默”。檢查輔助繞組整流二極管、濾波電容及穩壓芯片是否正常�？捎檬静ㄆ饔^測PWM控制器第7腳VCC電壓是否建立，若無，則輔助電源未工作。



值得注意的是，無輸出故障常由外部負載短路誘發。例如，某路24V輸出端因I/O板對地短路，導致電源持續過載，觸發內部過流保護并鎖死。此時即使斷開輸入再上電，模塊仍處于保護狀態。維修時必須斷開所有輸出負載，單獨測試電源空載輸出。若空載正常，再逐路接入負載，排查故障支路。切勿在未確認負載狀態的情況下安裝新模塊，否則極易造成二次損壞。



散熱條件直接影響電源壽命。ABB電源模塊依賴自然對流或強制風冷散熱。若控制柜濾網堵塞、環境溫度過高或風扇停轉，會導致內部溫升超標，加速元器件老化。ABB機器人維修時應清理散熱風道，檢查風扇是否運轉，并用手持測溫儀掃描關鍵器件表面溫度。長期運行溫度超過70攝氏度的電源，即使當前正常，也應納入預防性更換計劃。



修復完成后，必須進行階梯式驗證。先空載上電30分鐘，監測各路輸出電壓穩定性及溫升；再逐步接入主控板、I/O模塊等關鍵負載，觀察是否出現電壓跌落或保護動作；最后在滿負荷工況下連續運行數小時，確認無異常。



預防性維護是保障電源模塊長期可靠的關鍵。建議每兩年對高使用強度設備主動更換電解電容；每季度清潔控制柜濾網與散熱通道；在電網質量較差區域加裝輸入電抗器或有源濾波裝置；建立輸出電壓與紋波的歷史記錄，通過趨勢分析實現早期預警。



ABB電源模塊無輸出故障維修，表面是電力中斷，實質是對整個控制系統能源健康的全面評估。它要求技術人員既掌握電力電子技術，又具備系統思維，能夠區分“電源壞了”與“電源被拖垮”的本質差異。在現代智能制造對設備連續運行要求日益嚴苛的背景下，唯有通過精細化診斷與規范化ABB機器人維修，才能確保這一“能量心臟”在復雜工業環境中持久、穩定、高效地運行，真正支撐自動化產線的長期高效作業。任何草率處置，都可能將一次可修復故障演變為重大停機事故，最終付出遠高于預防成本的代價。
