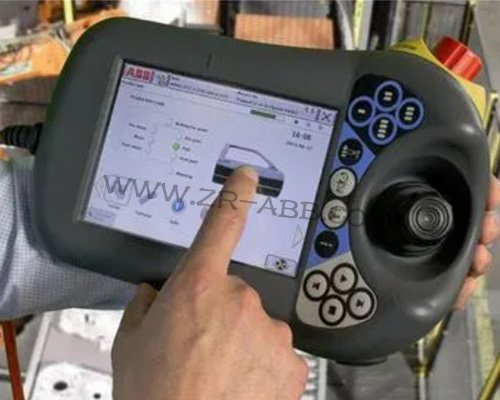

示教器是ABB焊接機器人的人機交互核心，編程設定、參數調整、運行監控等操作都需通過其完成。焊接現場的高頻使用讓示教器成為故障高發部件，這類故障直接導致機器人無法正常編程和啟停，生產線只能被迫停機。示教器故障若處理不及時，會延誤生產進度，增加額外成本，精準高效的維修對ABB機器人維修整體效率有著直接影響。



示教器的故障表現與使用場景緊密相關，不同問題有著明顯的區分特征。按鍵失靈是最常見的問題，部分常用按鍵如啟動、暫停鍵，因長期按壓出現觸點磨損，表現為按壓后無響應或響應延遲。顯示屏故障也較為典型，可能出現花屏、黑屏或亮度異常，黑屏多與供電線路接觸不良有關，花屏則常伴隨顯示驅動模塊故障。觸控失靈時，點擊屏幕圖標無反應或出現誤觸，多是觸控面板老化或表面污漬覆蓋導致。此外，連接線纜破損會造成示教器與控制柜通訊中斷，出現無法上傳下載程序的問題。



維修前的檢測需精準鎖定故障點，避免盲目拆解造成二次損壞。ABB機器人維修前先進行外觀檢查，查看外殼是否有磕碰痕跡，線纜接頭是否松動氧化，顯示屏表面是否有劃痕或污漬。通電檢測時，連接好示教器與控制柜，觀察啟動后屏幕是否正常點亮，按鍵指示燈是否同步響應。針對按鍵失靈，可借助萬用表通斷檔檢測按鍵觸點，按壓時若通斷信號不穩定，說明觸點存在磨損。顯示屏故障需排查供電電壓，用萬用表測量電源接口電壓，若電壓正常仍無法點亮，再進一步檢查顯示驅動模塊。



按鍵失靈的維修需重點關注觸點和線路。拆開示教器外殼時，需用專用撬棒沿縫隙緩慢撬動，避免損壞卡扣。取出內部電路板后，找到對應失靈按鍵的觸點區域，用無水酒精擦拭觸點表面的氧化層，若磨損嚴重需更換新的按鍵貼片。更換后要重新焊接引腳，焊接時控制電烙鐵溫度，防止高溫?fù)p壞電路板銅箔。部分按鍵失靈是線路虛焊導致，需用放大鏡觀察引腳焊點，發現裂紋后補焊加固。

顯示屏和觸控系統的維修需把控細節精度。顯示屏黑屏若確認供電正常，需拆卸屏幕連接線，檢查接口處針腳是否彎曲變形，重新插拔后若仍無法點亮，需更換同型號顯示屏。觸控失靈時，先清理屏幕表面污漬，用專用清潔劑擦拭后測試，若問題未解決則需更換觸控面板。更換觸控面板時，要注意剝離原有面板時力度均勻，避免損壞下方的顯示屏，新面板粘貼時需對齊定位孔，確保貼合緊密無氣泡。



通訊類故障的維修需聚焦線纜和接口。檢查連接線纜時，查看表面是否有破損、老化現象，用手拉動線纜接頭，若存在松動需重新緊固并涂抹防松膠。線纜內部斷線可通過萬用表逐段測量通斷性，找到斷點后更換新線纜，更換時需選用符合規格的屏蔽線纜，減少焊接現場電磁干擾對通訊的影響。控制柜接口處的氧化層也會導致通訊不良，用細砂紙輕輕打磨接口觸點后，再重新連接示教器。



ABB機器人維修后的調試和老化測試是保障使用效果的關鍵。組裝完成后先通電測試，逐一按壓所有按鍵，確認響應靈敏無延遲。操作顯示屏切換不同界面，檢查顯示是否清晰穩定，觸控定位是否精準。將示教器與機器人聯動測試，上傳程序并執行簡單焊接動作，觀察是否能準確控制機器人運行。測試完成后，在外殼接縫處涂抹密封膠，增強防水防塵性能，適應焊接現場的惡劣環境。



示教器的日常維護能大幅降低故障發生率。定期用軟布清理屏幕和按鍵表面，避免焊渣飛濺造成劃傷。存放時避免擠壓碰撞，線纜整理整齊避免過度拉扯。焊接作業時可給示教器加裝防護套，減少焊煙和粉塵侵蝕。維修人員需記錄每次故障的類型、位置和維修方法，形成專屬ABB機器人維修手冊，后續遇到同類問題可直接參考，提升維修效率。
