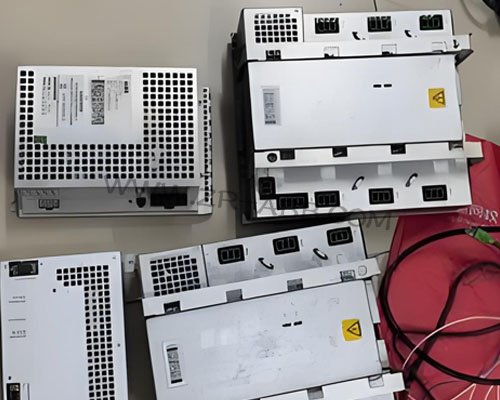

ABB機器人DSQC431驅動模塊是控制電機運行的核心部件，一旦出現故障會導致機器人動力輸出異常甚至停機。這類故障維修需結合模塊結構特點精準排查，ABB機器人維修中對該模塊的處理需注重細節，避免因操作不當擴大問題。



故障初期判斷可從報警信息入手。控制柜顯示驅動故障代碼時，先記錄具體代碼信息，結合手冊初步定位問題范圍。模塊通電后若指示燈無反應或閃爍異常，可能是電源通路或核心元件故障。斷開模塊與電機的連接電纜，單獨給模塊供電測試，觀察是否仍有報警，以此區分是模塊本身問題還是外部線路影響。ABB機器人維修初期準確的判斷能減少無效操作，提高維修效率。



電源部分檢查是維修基礎。拆開模塊外殼后，先檢查輸入電源接口是否有氧化或燒蝕痕跡，針腳松動會導致供電不穩。測量整流橋輸出電壓是否正常，對比手冊標準值，電壓異常可能是整流元件損壞。觀察濾波電容外觀，若出現鼓包、漏液現象需立即更換同規格電容，電容失效會造成電壓波動。其實電源部分的隱性故障較多，用萬用表逐點測量能更精準發現問題。



功率元件狀態檢測不可忽視。模塊內的 IGBT 等功率器件是易損部件，用萬用表測量各引腳間阻值，對比正常參數判斷是否擊穿或開路。驅動芯片的輸出信號需用示波器檢測，波形畸變或無輸出說明芯片損壞。檢查元件焊點是否有虛焊、脫焊，尤其是大功率器件的散熱焊點，過熱容易導致焊點開裂。這些精密元件的檢測需細心操作，避免二次損壞。

冷卻系統故障易引發模塊異常。模塊內置散熱風扇若停轉或轉速不足，會導致元件過熱保護。清理風扇葉片上的灰塵，測試風扇供電是否正常，異響或停轉的風扇需及時更換。散熱片與功率元件之間的導熱硅脂若干涸，需重新涂抹均勻，確保散熱效果。檢查冷卻風道是否通暢，堵塞會導致散熱效率下降，長期運行可能引發模塊頻繁保護。或許環境粉塵較多時，冷卻系統的保養周期需適當縮短。



信號線路與接口的檢查需全面。模塊與控制柜的通訊接口需清理氧化層，用酒精擦拭觸點確保信號傳輸穩定。內部排線的插頭是否松動，排線絕緣層是否有破損，破損處需用絕緣膠帶包裹。重點檢查電流、電壓反饋線路，這些線路異常會導致模塊控制精度下降。線路問題容易被忽視，細致檢查能減少反復維修的情況。



ABB機器人維修后的測試驗證必不可少。更換損壞元件后，先進行靜態測試，測量電源輸入、輸出電壓是否在標準范圍，確認無短路風險。通電測試模塊指示燈狀態，觀察是否恢復正常。連接電機進行空載運行，通過控制柜監測電流變化，確保無異常波動。加載測試時觀察模塊溫度，運行 30 分鐘后觸摸散熱片，溫度過高需重新檢查散熱系統。測試過程需記錄各項數據，與正常模塊參數對比，確認維修質量。



日常保養能減少模塊故障概率。定期清理模塊表面灰塵，保持散熱通暢；檢查連接電纜是否牢固，避免振動導致接觸不良；環境潮濕時加強控制柜通風，防止模塊內部元件受潮。操作人員發現機器人運行異響或動力不足時，及時停機檢查，避免模塊帶故障運行造成更大損壞。ABB機器人維修與日常保養結合，能有效延長DSQC431驅動模塊的使用壽命，保障設備穩定運行。​
