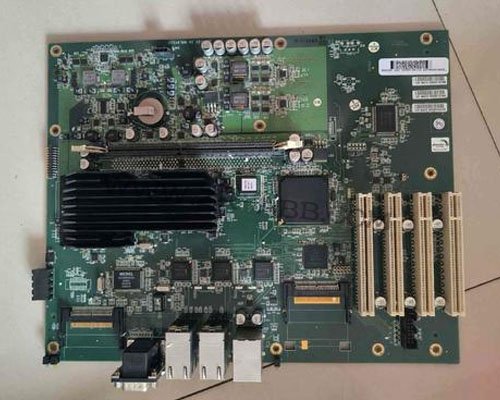

ABB機器人主板是控制系統的核心部件，負責信號處理、數據交換與指令執行。長期運行后，可能出現多種故障現象，影響設備正常啟動或運行。不同故障表現對應不同處理方式，需結合現象判斷。ABB機器人維修中，主板問題需謹慎對待，避免誤判擴大損失。



設備無法上電是常見故障之一。控制柜通電后無任何指示燈亮起，電源模塊無輸出。檢查主板供電線路，確認24V直流輸入是否正常。若電壓缺失，可能為前端電源模塊或保險絲故障。若供電正常但主板無反應，可能為板載電源電路損壞，如穩壓芯片失效或濾波電容擊穿。使用萬用表測量關鍵點電壓，定位故障區域。



啟動過程中死機或卡在自檢界面，可能為存儲單元問題。主板上的Flash芯片或SD卡存儲系統程序，長時間讀寫后可能出現壞塊。程序無法加載或數據校驗失敗會導致啟動中斷。嘗試清除存儲區域，重新燒錄系統固件。部分機型支持外部引導模式，可用于恢復操作。若更換存儲芯片后仍無法啟動，需檢查主控芯片周邊電路。



通信中斷也是典型故障。機器人與示教器、PLC或上位機失去連接，網絡指示燈不亮或閃爍異常。檢查主板上的通信接口芯片，如以太網控制器或現場總線模塊。測量信號電平，確認差分電壓是否在標準范圍內。RJ45接口焊點虛焊或ESD保護元件損壞可能導致通信不穩定。更換接口模塊或補焊焊點可解決問題。通信類故障在ABB機器人維修中較為普遍，尤其在電磁干擾較強的現場環境。

運行中突然重啟或程序丟失，可能為時鐘電路異常。主板晶振或諧振電容損壞會導致系統時序紊亂，引發復位。檢查實時時鐘電路，測量晶振兩端電壓，判斷是否起振。若頻率偏差過大，更換同規格晶振。電池供電的時鐘電路若電池耗盡，也可能導致參數清零，需定期更換主板電池。



I/O信號異常有時源于主板故障。輸入點無信號反饋或輸出點無法驅動外部設備，排除外圍線路后，需檢查主板I/O處理電路。光耦隔離器件老化或驅動芯片損壞會導致信號傳輸中斷。使用示波器觀察信號波形，判斷是信號生成問題還是驅動能力不足。更換損壞元件后需測試信號完整性。I/O故障處理是ABB機器人維修中的常規項目，需細致排查。



散熱條件影響主板壽命。高溫環境下長期運行，電解電容易干涸，多層板內部微裂紋可能擴展。定期清理主板灰塵，檢查風扇運轉狀態，確保散熱通道暢通。環境濕度高時，電路板可能產生凝露，增加短路風險。停機時間較長時建議斷電并做防潮處理。



部分故障需專業設備檢測。BGA封裝芯片的虛焊無法通過常規手段發現，ABB機器人維修需X光檢測或熱成像輔助判斷。維修操作應由具備電子維修能力的技術人員執行，避免靜電損傷敏感元件。更換元件后需進行長時間運行測試，確認穩定性。



主板作為核心部件，其穩定性直接影響生產連續性。規范操作流程，定期檢查電氣環境，有助于降低故障概率。維護工作應兼顧硬件狀態與運行條件，確保系統長期可靠運行。
