TMC420操作說明

　　開機和關機

　　1.按下位于TMC420控制器后側靠近電源線插頭處的開關，即可執行開關機2.開機后進入穩定屏幕后，可以看到F1，F2等功能鍵，現在就可以使用它們進行功能選擇操作

　　功能選擇（F1至F7）

　　F1：LEVEL：用于選擇操作級別。開機后的默認為OPERATOR（操作員）級別，只能有部分功能可使用；按F1后再按F1，則進入SUPERVISOR（主管）級別操作，可以使用全部的功F2：ON/OFF LINE：按下則讓控制器和打標頭聯機（ONLINE），否則顯示未聯機（OFFLINE）F3：LOAD：裝入一個程序以便進行編輯或打標

　　F4：PARK：是一個點，用來設定打標頭打刻完成后停止位置，一般不用F5：PREPOS：是一個點，按F5打標機針頭去到預定位置（程序的起點位置），一般不用F6：DESIGN：文件的操作，包括一下下拉菜單：

　　F1：LOAD：打開一個存在的文件或建立一個新文件F2：SAVE：保存編輯的文件

　　F3：EDIT：編輯存在的文件或新文件

　　F4：ADD：在已有的程序中新增加一行文本內容。

　　F5：TEST：文件編輯完成后，測試所編輯的程序是否有超出打標范圍。如果有會報錯。

　　F6：DEFINE：定義文件的PARK點，ANCHOR為參考定位點。包括下拉菜單：

　　F1：ACCEPT：確認

　　F2：SN：系列號設置

　　F3：TEXT DEF：默認文本尺寸定義

　　F4：ADJUST：調整ANCHOR定位點坐標F7：MANAGER：對機器里存儲的文件進行管理，如刪除等

　　F7：SETUP：對機器參數進行設置，包括下拉菜單：

　　F1：MARKER：對打標頭參數進行設置F2：TIME/DATE：設定系統時間和日期F3：HOST：通訊設置

　　F4：USER：不用，選DEFAULT默認F5：UNITS：坐標單位選擇，M：公制；E：英制F6：STARTUP開機設置

　　F7：PASS：設定或修改密碼

　　SF1=SHIFT+F1：QUERY：設定查詢文件內容，用于調用SF2=SHIFT+F2：MAINT：機器維護。不建議客戶使用，包含下拉菜單：

　　F1：JOG：點動機器，F2：PULSE：打表針脈沖加壓

　　F3：TEST：測試打標頭內部零件

　　一：如何創建新的程序

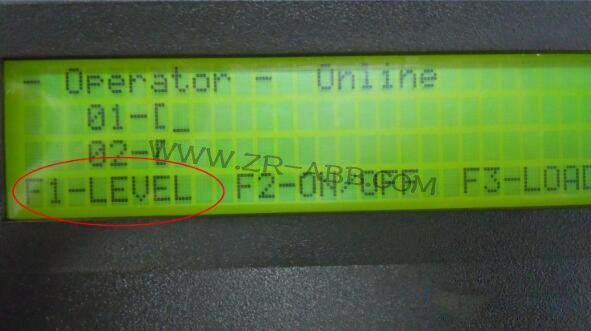

　　1：打開控制器電源，控制器顯示如下界面：

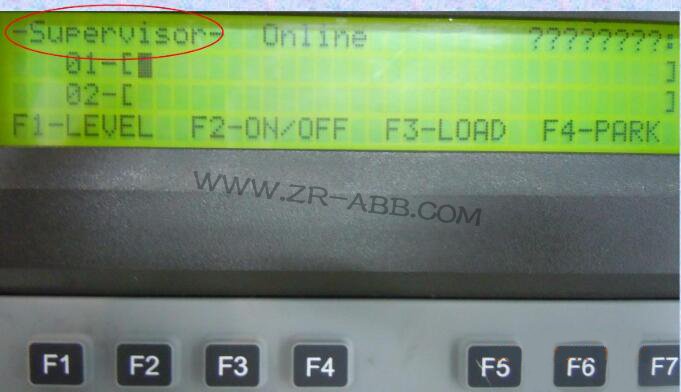

　　2：按F1-LEVEL，輸入密碼后再按或直接按（未設置密碼時）F1-ACCEPT，將操作級別切換成SUPERVISOR

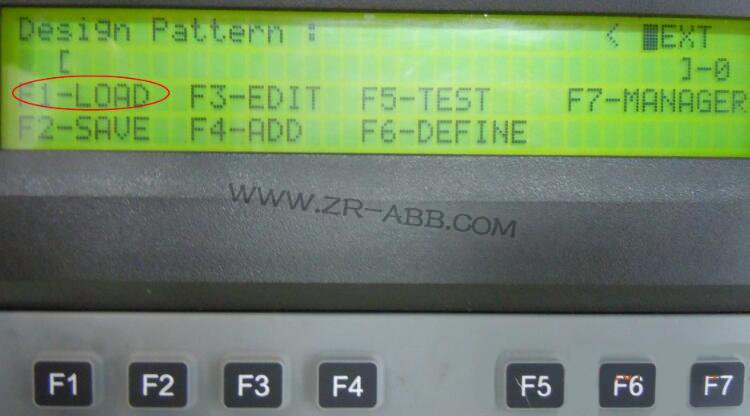

　　3：按F6-DESIGN，開始進行新建。進入以下界面

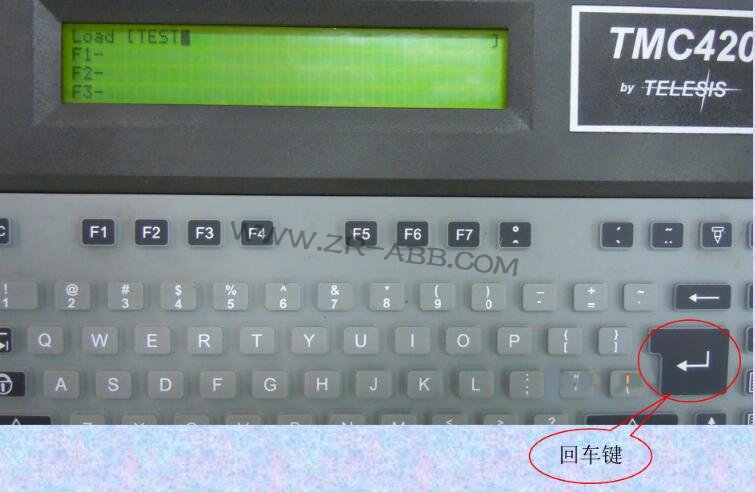

　　4：按F1-LOAD，進入如下界面：此時，給該新程序命名，并在光標閃爍處直接通過控制器鍵盤輸入。

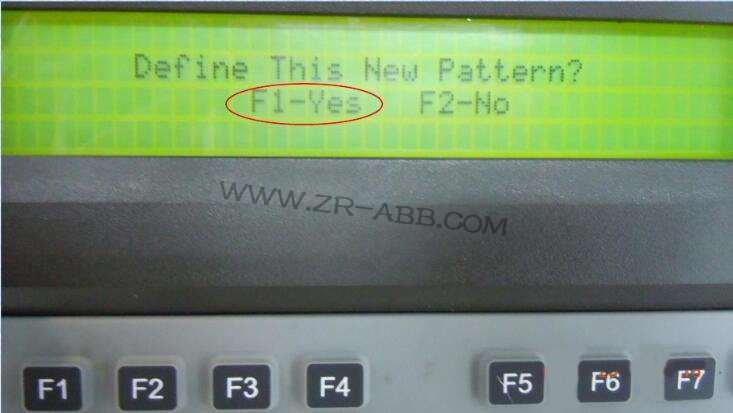

　　5：命名后按回車鍵，顯示如下界面。

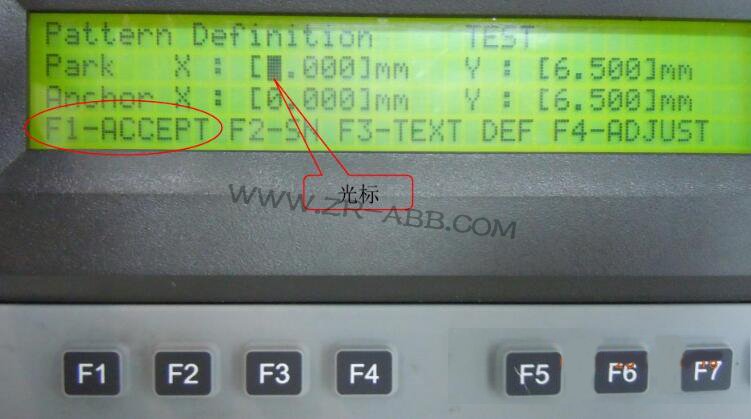

　　6：按F1-YES，確認該新程序后進入如下界面：此時，可以定義PARK點的坐標以及ANCHOR點的坐標。（光標閃爍處可鍵盤直接輸入）

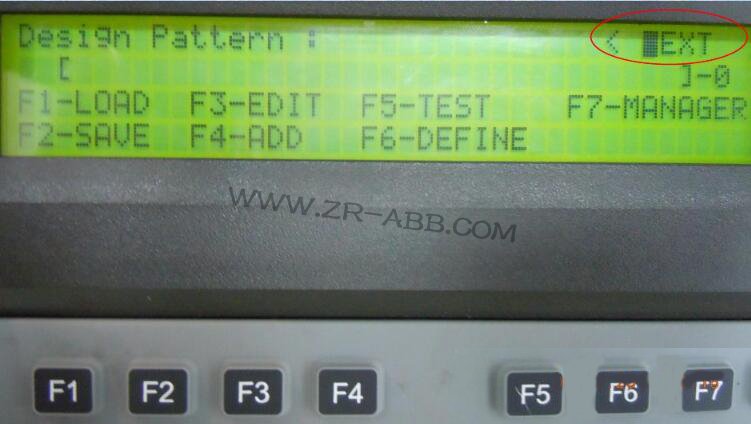

　　7：上一步確認之后進入以下界面：

　　如紅色標注，用回車鍵選擇要新建的對象為：TEXT，MATRIX，ARC等

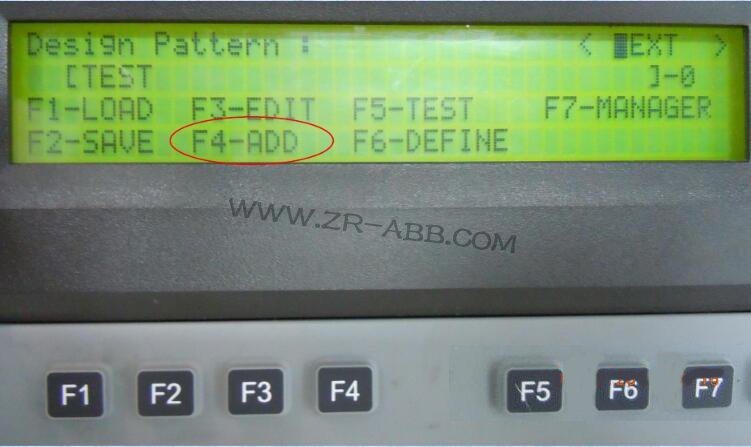

　　8：選擇好后，直接按F4-ADD，新增加一行。


　　9：按F4-ADD，直接在該程序中增加第一行文本文字（Text-1）。當光標在字體選項時用回車鍵選擇字體，5X7，11X16，OCR，或是USER（USER是自定義字符，包括圖形，LOGO等）。


　　10：此時可以輸入打印的內容，定義文字的坐標位置，參考點，字體，字符的大小，打印的模式（點陣或連續），密度，旋轉角度等。設置好后按F1-ACCEPT保存。


　　11：保存后進入下面的界面，如果需要再建立第二行或更多，重復第8及第9步，建立Text-2，Text-3等。完成后按ESC退出。

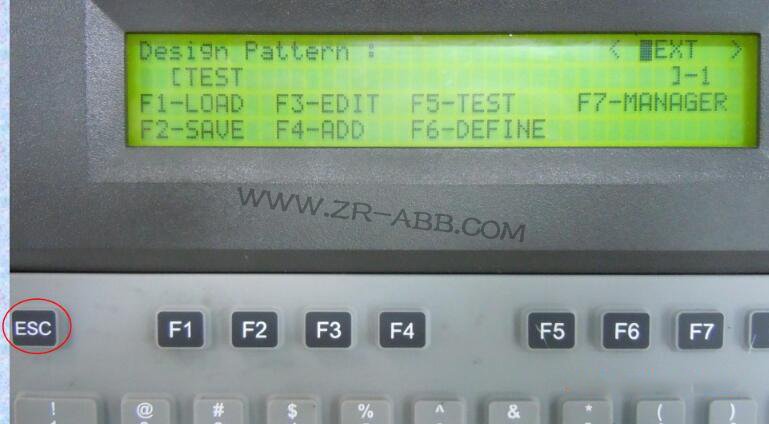

　　12：按ESC退出后進入以下界面。

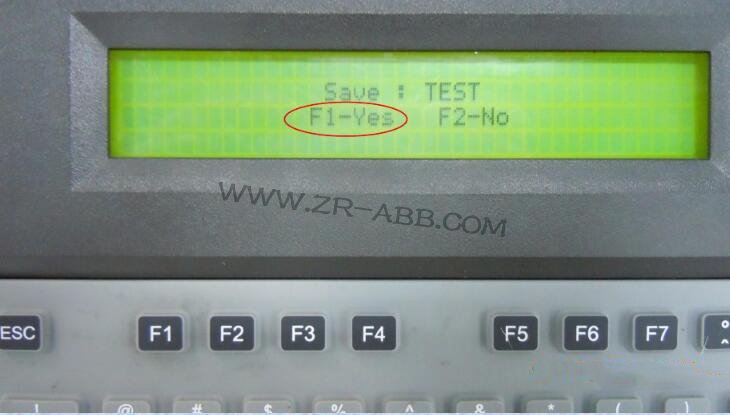

　　13：按F1-YES保存，進入下面的頁面，這樣一個新的程序就新建好了。
