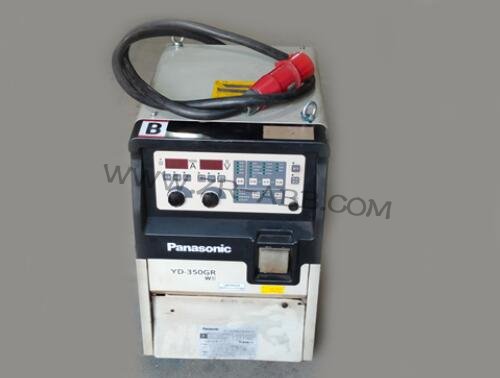

1.松下焊機YD-350GR輸出過壓：
輸出電纜卷曲
（A）拉直輸出電纜。
（B）采用長度合適的電纜。
（C）輸出電纜盤繞直徑應為大圓環。
當焊槍開關按下時，異常指示燈亮。
（A）P板ZEUPO880上的電阻R1，R2，R5或R6之一短路。
當焊槍開關未按下時，異常指示燈亮。
（A）ZUEP1313上的PC4損壞。
2.松下焊機YD-350GR報警指示燈亮時的對策：
溫度、冷卻水、輸入過壓指示燈亮：
焊炬選擇開關設在空冷時，報警燈熄滅。
（A）冷卻水短缺，接入大于額定流量的冷卻水（0.71/min）
（B）贓物堵住流量開關和濾網，取出贓物，清理流量開關。
（C）流量開關引線斷線，造成流量開關不工作。
卻使焊矩選擇開關設在空冷時，報警燈仍不熄滅。
（A）交流輸入電壓低于或高于額定電壓范圍。
（B）超負載持續率使用，使溫度過高。打開焊機電源開關，等到溫度下降后再使用。
（C）溫度繼電器（TH）引線斷線。
（D）冷卻風扇不轉，或轉速太低。
（E）通風口被覆蓋。
（F）在JIGP板（ZUEPO997）上的緊急停止端子的短路線脫落。
3.輸入過壓：
3-1當焊槍開關按下時，異常指示燈亮。
主回路中的元件如Q1.2.3.4，D1.2，3.4損壞。
松下焊機YD-350GR維修檢測晶體管的集電極（C）和發射極（E）、二極管陰極和陽極是否有短路現象。
為防止主回路的其他元件的損壞，應進行下面的檢測。
（A）檢查主回路的其他元件，因損壞的元件可能不止兩個。
（B）如果Q1、2損壞，那么P板ZUEP1220上的ZD1到ZD8有可能損壞。
（C）如果Q3、4損壞，那么P板ZUEP1360上的ZD5到ZD12有可能損壞。
如果斷路器自動跳開，電源指示燈和異常指示燈都熄滅。在這種情況下，因為主回路中的元件可能損壞，應進行上面的全面檢測。
1-1一次逆變回路：
初級側電路是一種工作在15kHz下的IGBT全橋逆變電路。
IGBT兼備功率場效應管MOSFET的高輸入阻抗和超高速開關特性，以及雙極型晶體管的大電流開關特性（高電流密度、低飽和電壓）的優點。
