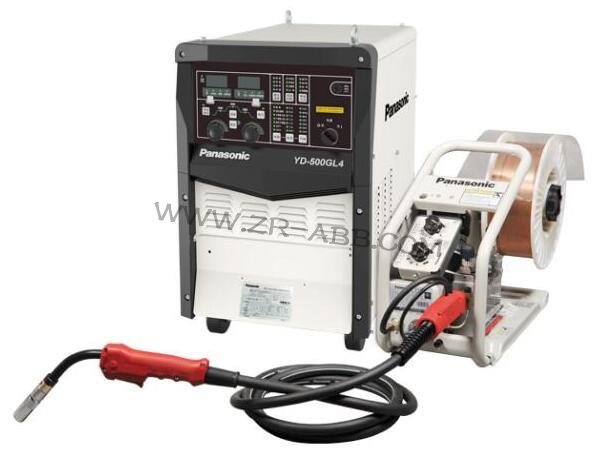

松下YD-500GL4HGE焊機典型故障分析二.異常情況檢查：
源部分與送絲機部源指示燈都不亮
僅送絲機部分的電源指示燈不亮，風扇不轉動
①輸入電源缺相。
③電源保險管（Fu1）燒斷。①控制變壓器（Tr2）損壞。
①控制變壓器（Tr2）27V電源部分損壞。
②電路保護器跳閘。
③電路保護器回路斷線。
④P板ZUEP1146囗?yè)p壞。⑤P板ZUEP1216囗?yè)p壞。
僅源部分的電源指示燈不亮
按焊槍開關后，焊機沒有任何動作
①控制變壓器（Tr2）20V電源部分損壞。
②P板ZUEP1146囗?yè)p壞。
①焊槍開關損壞。②焊槍開關線斷線。
③P板ZUEP1216囗?yè)p壞。
異常指示燈亮
①負載持續率或輸出電流超過額定值。
②熱繼電器Th1或Th2損壞。
③熱繼電器回路斷線。
電路保護器跳閘
以下部位與母材或地線電纜發生短路：
①氣管接頭 ②CC金具（55號線）③焊槍開關（54號線）
④送絲電機電源線（152號線）
三.典型故障分析及相關改進措施：
1.送絲P板ZUEP1216上Q34損壞
P板ZUEP1216上Q34是送絲電機驅動用晶體管。
1.1故障原因：
經反復試驗驗證，Q34的損壞是由于送絲電機電源線（152號線）與母材短路造成。
1.2改進措施：
在Q34的D、S極之間并聯一個二極管RM4LFJ3（如圖1）。這樣當發生短路時，過流保護器會瞬間分?jǐn)啵瑥亩Ｗo(hù)了Q34，并且能夠識別焊機處于故障狀態。
RM4LFJ3圖1P板ZUEP1216背面
2.送絲P板ZUEP1216上IC3、IC4損壞
2.1故障原因：
IC3、IC4的損壞是由于P板受雨淋或受潮造成。
2.2改進措施：
（1）將收弧電壓電流旋鈕和氣體、收弧、反復按鈕從p板盒移至遙控盒。
（2）P板盒做成密閉形式，防上P板受潮。
松下MIG/MAG焊機YD-500GL4HGE焊機不送絲故障維修，焊機無輸出電壓或電壓不穩定，如無法自行解決，找廣州子銳機器人技術有限公司。
